NCS-5Z/60 極薄1ｍｍ刃対応モデル
業界最薄1mm刃を使用する切断機です。このモデル専用のノリタケ独自の鋸ガイド機構(特許取得)により業界最薄1mmを実現しました。鋸刃の厚みを薄くすることで、材料ロスを削減し、歩留まりを向上させます。
製品特長

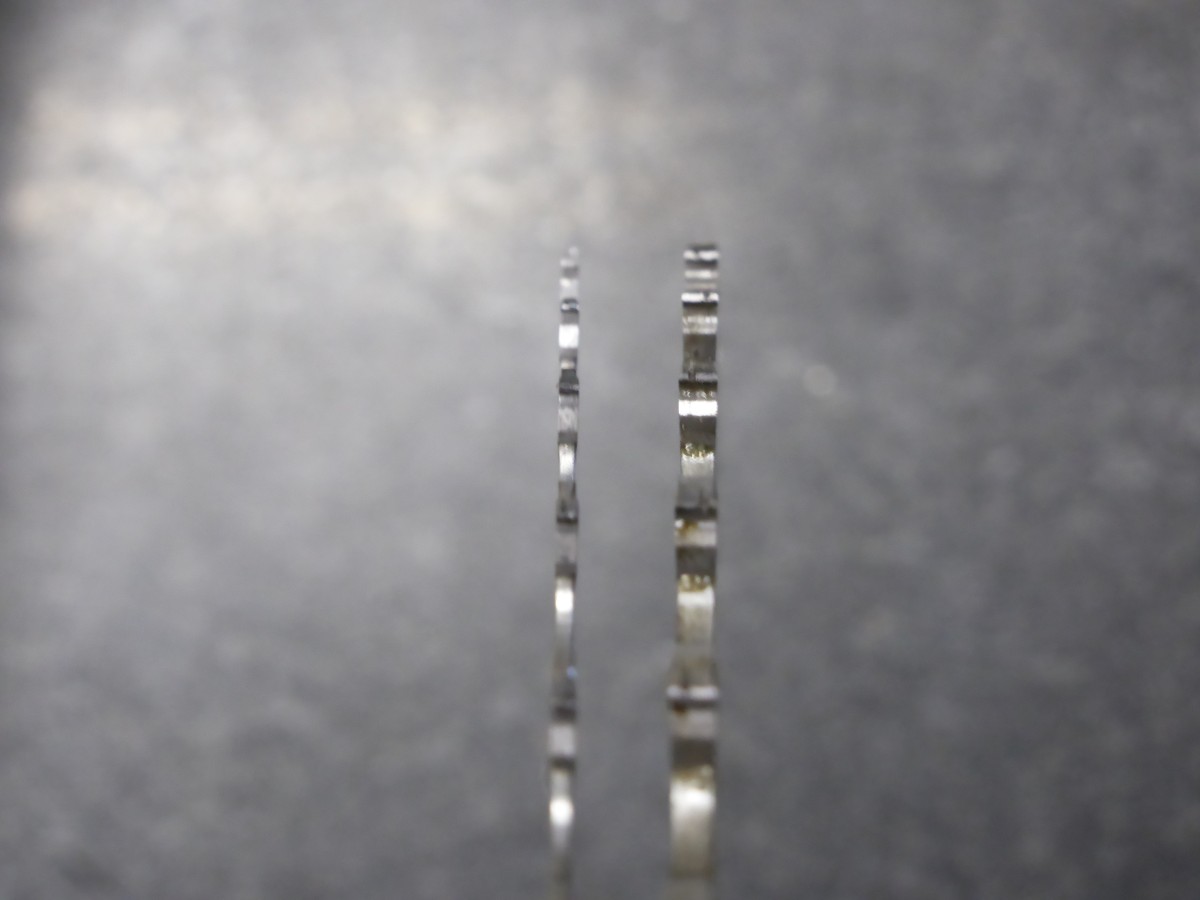

①業界最薄1ｍｍ刃に対応
・切断歩留まりが向上し、生産効率が高まります。
・切断の際の切粉の減少により、清掃・廃棄作業の手間を削減します。
・刃厚が薄くなることで切断時の騒音が低減されます。
・1.5mm、2.0mmなどの刃厚も引き続きご使用いただけます。
②卓越した切断品質
・鋸振れを抑制する新機構を採用し、1mm刃でも高い切断品質が得られます。
③高級素材、難削素材に対応
・一般鋼だけではなく、ステンレス、チタン、ニッケル等の切断にも対応します。
・高級素材も無駄なく切断。歩留まり改善でコストパフォーマンスを最大化します。
推奨オプション
鋸冷却装置、長尺/短尺製品振り分けコンベア
仕様
NCS-5Z/60
| 切断仕様 | 切断範囲 | φ10-60ｍｍ |
|---|---|---|
|
切断長さ ※搬出台あり |
10-3,000mm | |
| 先端材長さ | 0mm or 15mm-150mm | |
| 残材長さ | 40mm + 製品長 | |
| 鋸駆動仕様 | 方式 | スイング |
| 回転数 | 40-180rpm | |
| 材料送り仕様 | 最大ストローク | 600mm |
| 最高速度 | 24m/min | |
| 丸鋸寸法 | 外径 | φ285mm |
| 刃厚 | 1.0ｍｍ（1.5ｍｍ、2ｍｍも可） | |
|

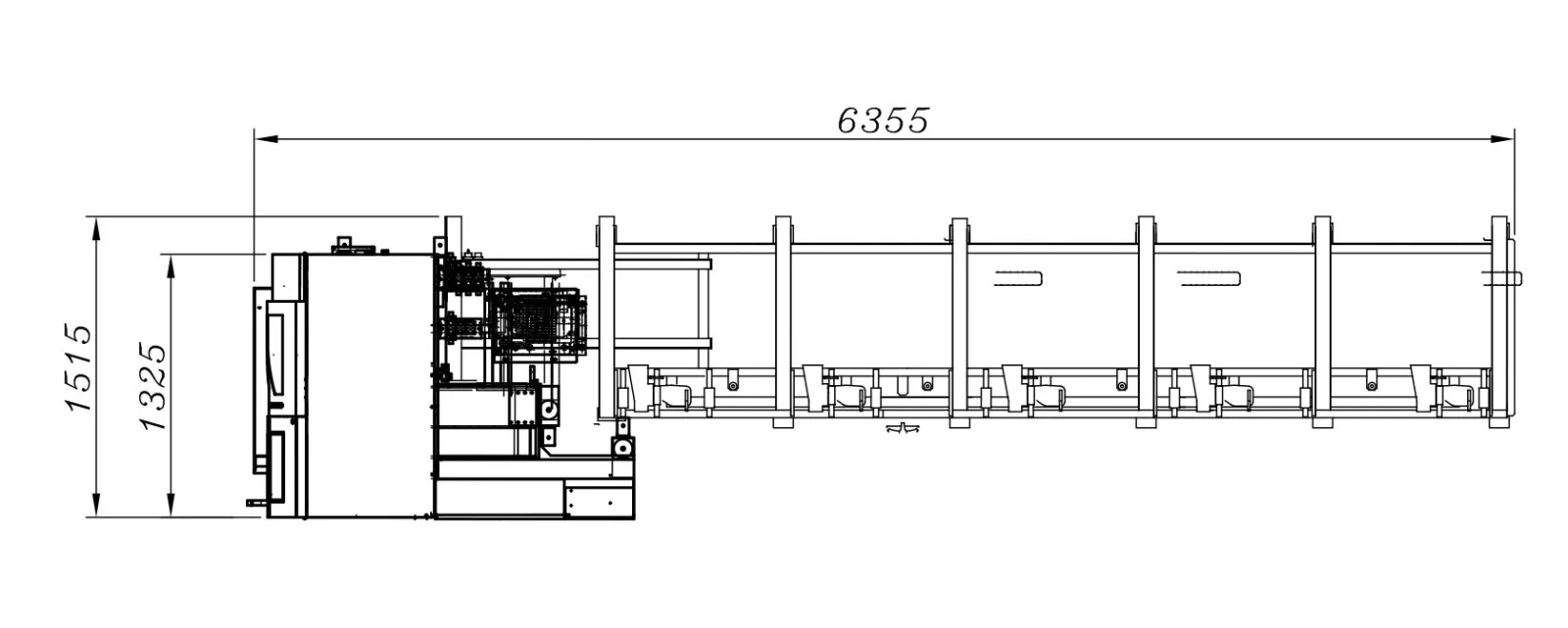

装置寸法 (本体のみ) |
装置寸法 |
L: 1,915mm W: 1,325mm H: 1,450mm |
| 重量 | 1,700kg | |
| ユーティリティ | 電源 | 200V, 20kVA |
| エアー | 0.5MPa、1,000L/min |
