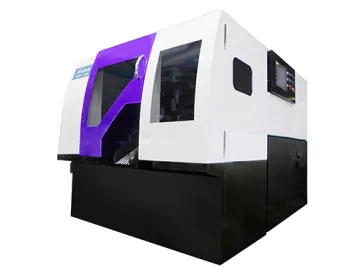

NCS-7/80 超高速切断対応モデル
従来モデルの最大3倍速（高速切断機の1.5倍）での切断を実現した超高速切断対応モデルです。超高速切断専用の鋸刃を使用し、業界最高速レベルの切断速度を可能にしました。最小残材長は38ｍｍと歩留まりも兼ね備えたモデルとなっています。
製品特長
①超高速切断
実切断時間例
| モデル | |||
|---|---|---|---|
| 切断材 | NCS-2/70 | NCS-5/75 | NCS-7/80 |
| S45C φ45 | 5.4秒 | 2.7秒 | 1.8秒 |
| S45C φ70 | 8.4秒 | 5.6秒 | 4.2秒 |
②給材機能改良
・最小残材長38ｍｍを実現し、歩留まりを大幅に向上
・材料送りストロークを600ｍｍ⇒750ｍｍに拡大し、長尺材の高速送りに対応
・素材超最短2.5ｍから自動給材に対応
③機能向上
・装置幅をスリム化⇒省スペースで設置可能
・セミドライ切断により、切削油の消費量を最小限に抑えクリーンな切断現場を実現
・オンライン生産管理（IoT）に対応
仕様
NCS-7/80
| 切断仕様 | 切断範囲 | φ10-80ｍｍ □10-68ｍｍ |
|---|---|---|
|
切断長さ ※搬出台あり |
10-3,000mm | |
| 先端材長さ | 0mm or 10mm-99mm | |
| 残材長さ | 38mm + 製品長 | |
| 鋸駆動仕様 | 方式 | スイング |
| 回転数 | 40-180rpm | |
| 動力 | 11kW 4P | |
| 材料送り仕様 | 最大ストローク | 750mm |
| 最高速度 | 24m/min | |
| 丸鋸寸法 | 外径 | φ315mm |
| 刃厚 | 2.0mm | |
|
装置寸法 (本体のみ) |
装置寸法 |
L: 2,315mm W: 1,580mm H: 1,540mm |
| 重量 | 2,800kg | |
| ユーティリティ | 電源 | 200V, 30kVA |
| エアー | 0.5MPa, 800L/min |
