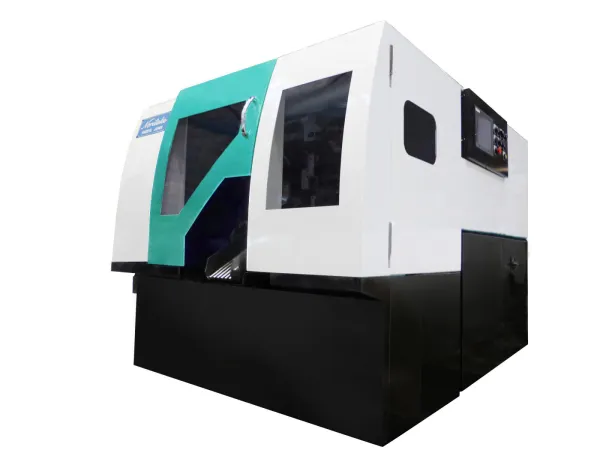

NCS-5P/60 薄肉パイプ対応モデル
薄肉パイプ用のシンカットマスターです。 自動車部品、建築建材、家具材料などに使われる薄肉パイプを、超硬丸鋸で高速・高精度に切断します。従来のバイトによる切削方式では、パイプを回転させるため時間がかかりがちでしたが、丸鋸での切断を採用することで、切断時間を大幅に短縮しました。
製品特長

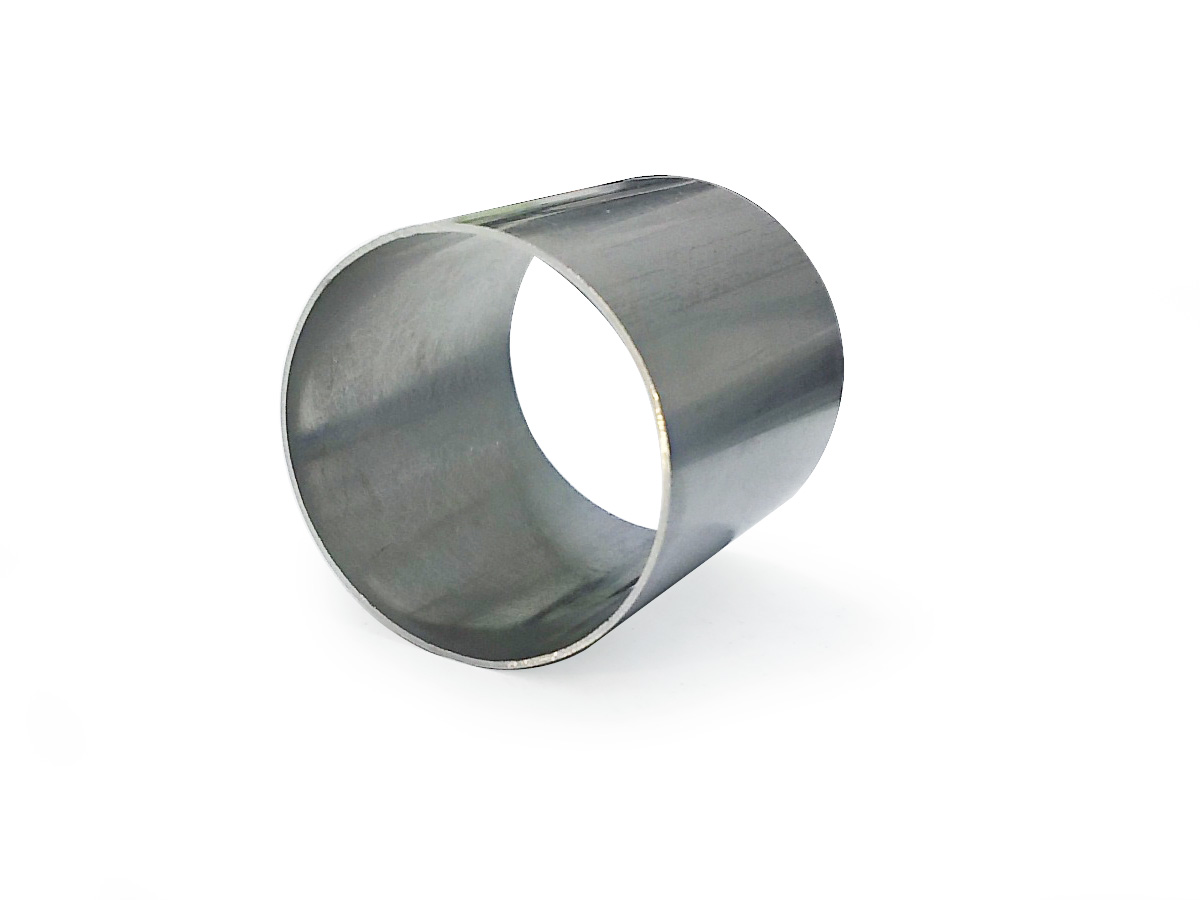

①厚み1ｍｍ以下の薄肉パイプに対応
・新開発のクランプ機構により、傷や変形のない切断が可能です
②高い切断品質を高速に切断
・薄肉パイプ専用の鋸刃を新開発。高い切断品質が得られます
・バイト切断の約2倍の速さで切断が可能です
③ウルトラハイテン材に対応
・一般鋼だけではなく、ウルトラハイテン材やステンレスなどの難削材にも対応します
推奨オプション
エアブロー付き給材台、切粉吸引装置、洗浄装置、給材台傷防止加工、ウレタンバイス
仕様
| 切断仕様 | 切断範囲 | φ10-60ｍｍ |
|---|---|---|
|
切断長さ ※搬出台あり |
40-3,000mm | |
| 先端材長さ | 0mm or 15mm-150mm | |
| 残材長さ | 55mm + 製品長 | |
| 鋸駆動仕様 | 方式 | スイング |
| 回転数 | 40-250rpm | |
| 材料送り仕様 | 最大ストローク | 600mm |
| 最高速度 | 24m/min | |
| 丸鋸寸法 | 外径 | φ285mm |
| 刃厚 | 1.5ｍｍ | |
|
装置寸法 (本体のみ) |
装置寸法 |
L: 1,915mm W: 1,325mm H: 1,450mm |
| 重量 | 1,700kg | |
| ユーティリティ | 電源 | 200V, 20kVA |
| エアー | 0.5MPa、1,000L/min |
